مكان المنشأ:
الصين
اسم العلامة التجارية:
RanCheng
إصدار الشهادات:
CE, ISO 9001:2000
رقم الموديل:
RCZ-22J
3880ملم تحت الأرض جهاز حفر الهندسة الكبيرة محرك كهربائي محرك ديزل
مقدمة الآلة
جهاز RCZ - 22J Hydraulic Tunnel Jumbo هو جهاز متعدد الاستخدامات يمكن استخدامه في تعدين الفحم وحفر الأنفاق وبناء البنية التحتية للنقل.وهي مجهزة بمحرك ديزل صديق للبيئة ومحرك كهربائي، مما يسمح للسرعة، صفر الانبعاثات، وتشغيل الحفر منخفضة الضوضاء. مجهزة بجهاز هيدروليكية فعالة الضربة والذراع المركبة المستقرة العائمة للعمل الثقيل،يمكن أن يؤدي تلقائيًا تحديد الموقع الأفقي وتدوير 360 درجة، وتكمل بكفاءة عمليات الحفر على مساحة كبيرة، وهي مناسبة أيضا لأداء مهام مثل تثبيت المسامير.يتم اعتماد نظام هيدروليكي عالية الضغط مع دورة مغلقة ونظام مكابح دوائر مزدوجة، مجهزة بجهاز مكابح الطوارئ لضمان سلامة التشغيل. تم تصميم المنصة مع هيكل ثقيل مفصل ضيق للغاية وتسير بسرعة تصل إلى 12 كم / ساعة ،مناسبة لحفر المناجم والأنفاق تحت الأرضنظام التحكم الذكي، بما في ذلك الغلاف التلقائي، وظيفة إغلاق الاصطدام، تأخير غسل الجزء السفلي من الثقب وغيرها من الميزات، يستخدم نظام التغذيةسطح الفولاذ المقاوم للصدأ مغطى ومكافحة البلاء لضمان عمر خدمة طويلوهي مناسبة لحفر ثقوب التفجير في المنجم تحت الأرض، وحفر الأنفاق وتثبيت المسامير.
المعلمات التقنية
| نطاق الحفر | 38-100 ملم | حجم العصا | 4305 ملم | |
| عمق الحفر | 3880ملم | مساحة العمل القصوى | 70 متر مربع | |
| حجم القسم | 11.5m × 7.5m | سرعة فتحة الحفر | 0.8-2m/min | |
| طاقة المحرك الكهربائي | 2×75 كيلوواط | سعة الخزان | 250 لتر | |
| البعد | 12800×2140×2480/3180ملم | وزن الجهاز | 14.5T | |
| المتجول | ||||
| النموذج | YHD210 | الدوار | إيجابيات وسلبيات 180° | |
| ذراع التأرجح | الرفع واليمين 40 درجة | تعويضات السفر | 1500ملم | |
| رحلة الذراع الرئيسية | 1500ملم | زاوية السكة الحديدية المنزلقة | 90 درجة | |
| ضاغط | ||||
| ضاغط الهواء | ||||
| الضغط | 0.2-0.8Mpa | السعة F.A.D | 0.32 م3/دقيقة | |
| طاقة المحرك الكهربائي | 2.2 كيلوواط | / | / | |
| إمدادات الماء | ||||
| التدفق | 100 لتر/دقيقة | الضغط | 0.2-0.8Mpa | |
| طاقة المحرك الكهربائي | 3.5 كيلوواط | الجهد | 380 فولت | |
| الأجهزة الكهربائية | ||||
| بطارية تخزين | 2 × 12 فولت | إضاءة الطرق | 24 فولت | |
| إضاءة العمل | 24 فولت | / | / | |
| الهيكل | ||||
| قوة محرك الديزل | 125 حصان / 93 كيلوواط | فير | ±40 درجة | |
| الإطارات | 12.0XR20 | قابلية التدرج | ≤15 درجة | |
| زاوية تأرجح المحور الخلفي | ± 7 درجة | زاوية الاقتراب / المغادرة | 17 درجة / 14 درجة | |
| نصف قطر دائرة الدوران | 3.3m/6.95m | سرعة التشغيل | 10 كم/ساعة | |
| الإفراج عن الأرض | 250ملم | خزان الوقود | 60 لتر | |
مزايا الآلة
يحتوي جهاز RCZ - 22J Hydraulic Tunnel Jumbo على عدد من الميزات المتقدمة، بما في ذلك شعاع تغذية من الألومنيوم ذو قوة عالية، ومؤثر 104M مع نظام عازل مزدوج، ومركز أمان FOPS،كابل ريل ذو سعة كبيرة، القدم الهيدروليكية التلسكوبية الثقيلة، وحدة تحكم متكاملة ونظام مكابح مزدوج. معا، هذه الميزات تضمن أداء متفوق وسلامة التشغيل في المناجم الجوفية،حفر الأنفاق وبناء البنية التحتية.

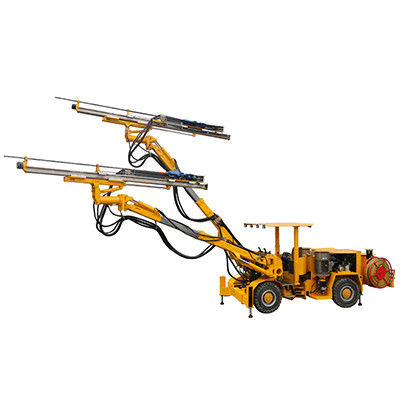

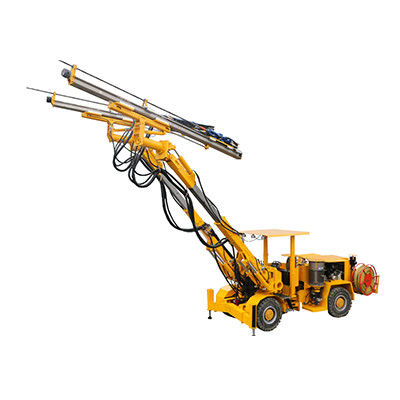

الصور الآلية
