مكان المنشأ:
الصين
اسم العلامة التجارية:
RanCheng
إصدار الشهادات:
CE, ISO 9001:2000
رقم الموديل:
RCZ-22J

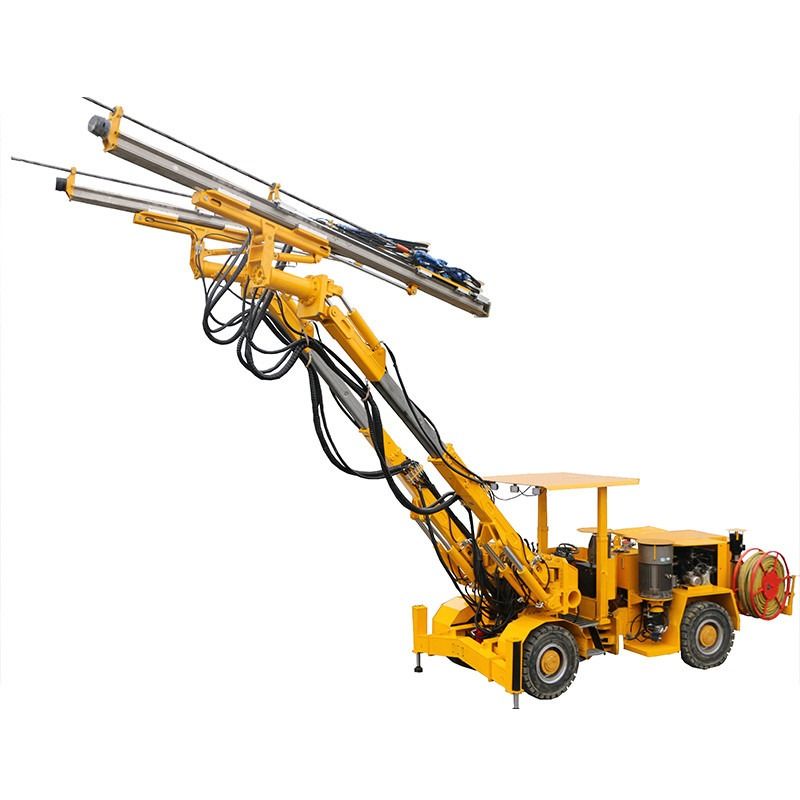

RCZ-22J كل التنقيب الهيدروليكي قاعدة الحفر الكبيرة عمق الحفر 3880mm مع 93KW / 125HP محرك الديزل
مقدمة الآلة
RCZ-22J محرك حفر هيدروليكي كامل مع محرك ديزل صديق للبيئة لدفع السفر والتحديد، ومحرك كهربائي لدفع عملية الحفر،يسمح تكوين القوة المزدوجة للمحطة بالقيام بمناورة سريعة وصفر الانبعاثات مع انخفاض مستوى الضوضاء من عملية الحفركما تم تجهيز منصة الحفر مع عالية الكفاءة الهيدروليكية مدفوعة ووزن ثقيل عائمة ومستقرة كومبو نظام الحفر،مع تحديد المواقع الأفقي التلقائي بدقة عالية ووظيفة الدوران 360، والتي تسمح للبرنامج لإنهاء تغطية حفر الوجه 35 متر مربع في عملية واحدة ويمكن أيضا أن تستخدم للتشديد والعديد من التطبيقات الأخرى.
.
المعلمات التقنية
| نطاق الحفر | 38-100 ملم | حجم العصا | 4305 ملم | |
| عمق الحفر | 3880ملم | مساحة العمل القصوى | 70 متر مربع | |
| حجم القسم | 11.5m × 7.5m | سرعة فتحة الحفر | 0.8-2m/min | |
| طاقة المحرك الكهربائي | 2×75 كيلوواط | سعة الخزان | 250 لتر | |
| البعد | 12800×2140×2480/3180ملم | وزن الجهاز | 14.5T | |
| المتجول | ||||
| النموذج | YHD210 | الدوار | إيجابيات وسلبيات 180° | |
| ذراع التأرجح | الرفع واليمين 40 درجة | تعويضات السفر | 1500ملم | |
| رحلة الذراع الرئيسية | 1500ملم | زاوية السكة الحديدية المنزلقة | 90 درجة | |
| ضاغط | ||||
| ضاغط الهواء | ||||
| الضغط | 0.2-0.8Mpa | السعة F.A.D | 0.32 م3/دقيقة | |
| طاقة المحرك الكهربائي | 2.2 كيلوواط | / | / | |
| إمدادات الماء | ||||
| التدفق | 100 لتر/دقيقة | الضغط | 0.2-0.8Mpa | |
| طاقة المحرك الكهربائي | 3.5 كيلوواط | الجهد | 380 فولت | |
| الأجهزة الكهربائية | ||||
| بطارية تخزين | 2 × 12 فولت | إضاءة الطرق | 24 فولت | |
| إضاءة العمل | 24 فولت | / | / | |
| الهيكل | ||||
| قوة محرك الديزل | 125 حصان / 93 كيلوواط | فير | ±40 درجة | |
| الإطارات | 12.0XR20 | قابلية التدرج | ≤15 درجة | |
| زاوية تأرجح المحور الخلفي | ± 7 درجة | زاوية الاقتراب / المغادرة | 17 درجة / 14 درجة | |
| نصف قطر دائرة الدوران | 3.3m/6.95m | سرعة التشغيل | 10 كم/ساعة | |
| الإفراج عن الأرض | 250ملم | خزان الوقود | 60 لتر | |
مزايا الآلة
1شعاع التغذية: شعاع التغذية من سبيكة الألومنيوم الثقيلة لديه مقاومة عالية للإنحناء والتواء والتآكل ، مما يضمن عمر خدمة طويل للشعاع التغذوي.يتم تغليف سطح شعاع التغذية مع لوحة الفولاذ المقاوم للصدأ، ويتم استخدام غطاء PTFE مضاد للاستنزاف بين الأجزاء المتحركة لتمديد عمر نظام التغذية.
2حفر الصخور: حفر الصخور 104M يعتمد نظام امتصاص الصدمات المزدوج لضمان أفضل عمر خدمة لأدوات الحفر الصخرية.فيلم الزيت المضغوط يحمي ويدبل سطح جميع الأجزاء المتحركة، مما يقلل من التآكل الداخلي للحفر الصخري.
3غطاء الأمان: تصميم غطاء الأمان FOPS لديه وظيفة رفع ، والتي يمكن أن تمنع بشكل فعال سقوط الأشياء.
4ريل الكابل ذو القدرة الكبيرة: يمكن أن يصل ريل الكابل ذو القدرة الكبيرة إلى مسافة 70 مترًا دون إزالة الكابل.
5أقدام تحديد الموقع: أربع أقدام هيدروليكية تلسكوبية ثقيلة تكفل تحديد الموقع الدقيق والاستقرار أثناء الحفر.
6وحدة التحكم: النظام المتكامل للغاية وتصميم تخطيط مركزي يجعل العملية أسهل وأبسط.
7نظام الفرامل: تم تصميم نظام الفرامل المزدوج وتطويره خصيصا لبيئة العمل تحت الأرض. بالإضافة إلى الفرامل الرطبة على عجلات المحور الأمامي والخلفي،كما يضيف المحور الأمامي محور الفرامل الرطبة والمحور الخلفي مغلقة الفرامل الهيدروليكية وقفز الطوارئ.

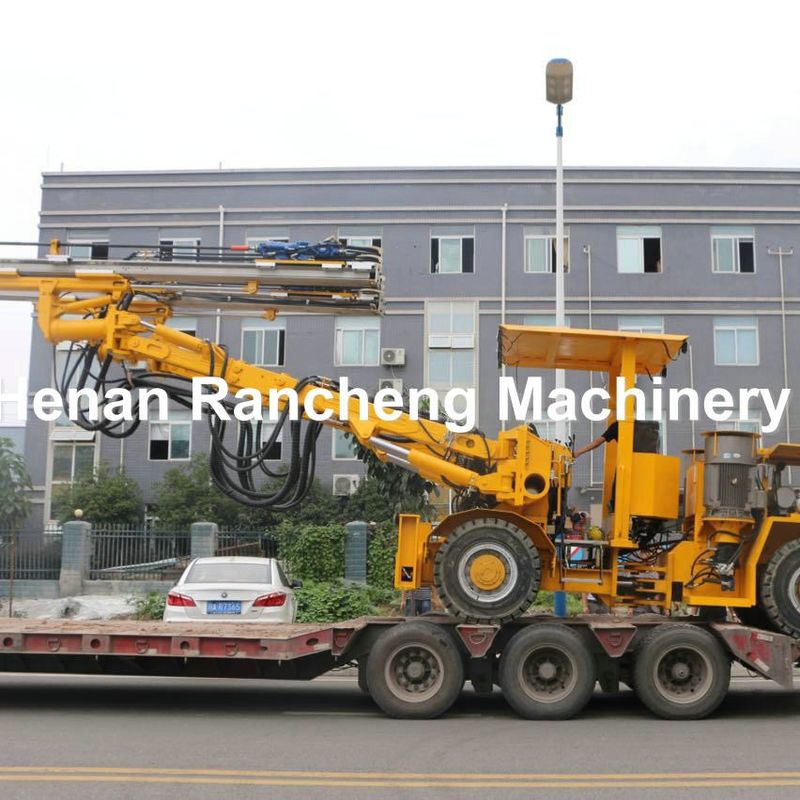

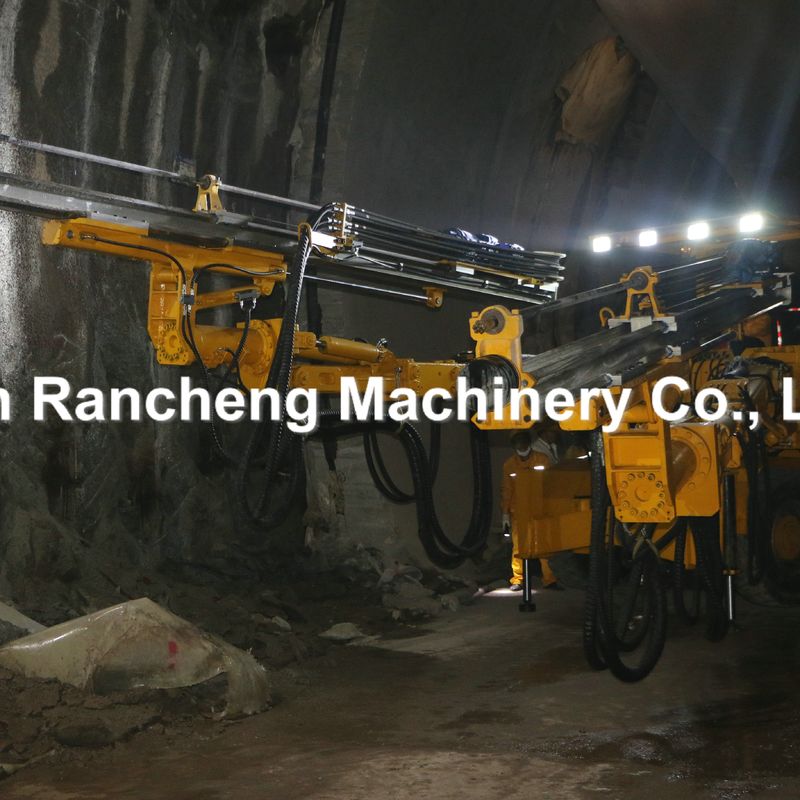

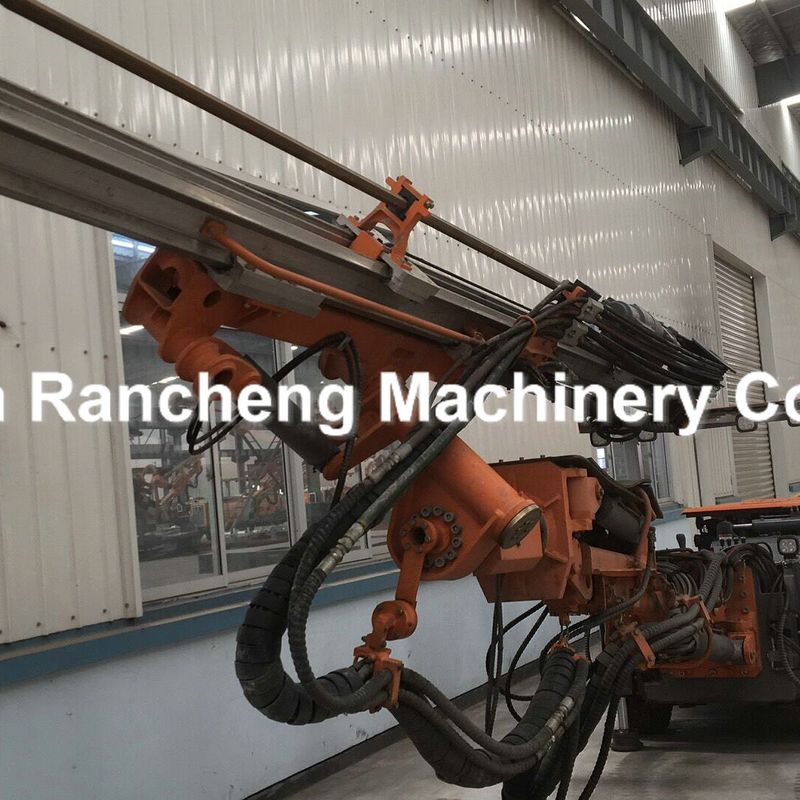

الصور الآلية
