مكان المنشأ:
الصين
اسم العلامة التجارية:
RanCheng
إصدار الشهادات:
CE, ISO 9001:2000
رقم الموديل:
RCZ-18J
3440ملم محرك الحفر الهندسي تحت الأرض المحرك الكهربائي ومحرك الديزل
مقدمة الآلة
منصة الحفر RCZ - 18J هي عملاق حفر تحت الأرض هيدروليكي بالكامل مصمم لبيئات تشغيل معقدة.وهي مناسبة بشكل خاص للتعدين الضيق والمنخفض الحفرة وهندسة الأنفاق مع مساحة محدودةيستخدم الجهاز نظام هيدروليكي متطور للسيطرة المباشرة، بالإضافة إلى قدرات القيادة المفصلةضمان قدرتها على المناورة والتكيف في المناطق القاسية، والقدرة على الدخول والخروج بسرعة من منطقة التشغيل.ولكن أيضا يقلل بشكل كبير من استهلاك الطاقة، مما يجعلها خيارًا فعالًا لعمليات الأوردة الضيقة والأنفاق.مما يجعلها ضمانة للإنتاجية في مشاريع الأنفاق واسعة النطاقوقد أدت تنوع المنشأة إلى مجموعة واسعة من التطبيقات في مجالات متنوعة بما في ذلك تعدين الفحم، حفر الأنفاق، بناء السكك الحديدية والطرق، الخ.إثبات قدراتها التشغيلية المتفوقة وموثوقيتها.
المعلمات التقنية
| مواصفات الطراز | RCZ-18J | |
| نطاق الثقوب (ملم) | 41 - 89 | |
| عمق الثقب (ملم) | 3,440 | |
| حجم العصا (ملم) | (R32، R38، T38) 3،700 | |
| المتجول | النموذج | 104M |
| قوة الاصطدام (كيلوواط) | 20 | |
| القوة العزمية القصوى (ن.م) | 752 | |
| تردد التأثير (هرتز) | 60 | |
| ضغط النظام الهيدروليكي (بار) | 200 | |
| سرعة الدوران (دورات في الدقيقة) | 0 - 388 | |
| الوزن (كيلوغرام) | 170 | |
| ضاغط الهواء | النوع | ضاغط المكبس المتبادل |
| الضغط (بار) | 8 | |
| F.A.D (m3 / min) | 0.36 | |
| محركات الديزل | النموذج | يوتشاي YC4DK100-T301 المرحلة الثالثة |
| الطاقة (كيلوواط) | 73.6 | |
| RPM (r / min) | 2400 دورة في الدقيقة | |
| محرك كهربائي | صانع | جيانغتيان |
| الطاقة (كيلوواط) | 55 | |
| RPM (r / min) | 1,475 | |
| التردد (هرتز) | 50 | |
| الجهد (V) | 380 | |
| الغذاء | النموذج | 3,700 |
| الطول الإجمالي (ملم) | 5,400 | |
| سفر العلف (ملم) | 3,440 | |
| طول التمديد (ملم) | 1,600 | |
| قوة التغذية القصوى (CN) | 15 | |
| التشغيل | النوع | محرك هيدروليكي محرك أربع عجلات |
| سرعة الرافعة (كيلومتر في الساعة) | 11.5 / 56 | |
| قوة الجر القصوى (KN) | 42 | |
| المنحدر (°) | 20 | |
| زاوية تعويم الهيكل (°) | ± 15 | |
| الإطارات | 8.25R15 | |
| الفرامل | الفرامل الهيدروستاتيكية والحلقات المزدوجة ، الفرامل ذات 4 عجلات | |
| توقف الطوارئ وفرامل الوقوف | الـ SAHR | |
| المساحة المفتوحة عن الأرض (ملم) | 300 | |
| (بوم) | النوع | إحداثيات متعددة |
| أعداد الطوابق | 1 | |
| آلية موازية | كاملة | |
| طول امتداد البراجة (ملم) | 1,200 | |
| زاوية التأرجح اليسرى / اليمنى للدراجة (°) | ±35 | |
| زاوية رفع البوّار (°) | + 68 / - 40 | |
| زاوية ميل التغذية (°) | + 3 / - 90o | |
| زاوية الدوران (°) | 360 (نوع المسمار) | |
| الهيكل | النوع | المفصلة |
| الملاك المفصل (°) | ± 40 | |
| أرجل الدعم الهيدروليكية | 4 قطع | |
| سيارة أجرة | مقعد سائق دوار | |
| نظام الدوران | نظام التوجيه الهيدروليكي | |
| مقياس التسوية | نعم.. | |
| القرن | نعم.. | |
| ابدأ التحذير | نعم.. | |
| تحذير العكس | نعم.. | |
| زاوية الاقتراب / المغادرة (°) | 17 / 15 | |
| تحذير التشحيم المتجول | نعم.. | |
| سعة خزان الوقود ((L) | 60 | |
| نظام هيدروليكي | النموذج | المتغير |
| ضغط النظام ((بار)) | 240 | |
| سعة الخزان الهيدروليكي ((L)) | 180 | |
| بدء إفراغ مجموعة المضخة | أوتوماتيكي | |
| مؤشر درجة حرارة الزيت | نعم.. | |
| عرض إنذار انخفاض مستوى الزيت | نعم.. | |
| الوظائف | نظام الحفر الذي يتم التحكم به مباشرة ، مع القيود التلقائية ، ومراقبة ضغط الإمداد (FPCI) ، ووظائف مكافحة التشويش التلقائية | |
| نظام كهربائي | وضع البدء | النجمة delta بدء التفريغ |
| الجهد ((V) | 380 / 660 / 1000 | |
| جهد التحكم (V) | 24 | |
| مصباح الإضاءة | 8 × 70 واط، 24 فولت | |
| سعة كابل (م) | 70 | |
| مؤقت تأثير | نعم.. | |
| عداد التيار الرقمي | نعم.. | |
| تحذير مؤشر ترتيب المرحلة | نعم.. | |
| جهاز التيار المتبقي | نعم.. | |
| حماية الحرارة من الحمل الزائد للمحرك الكهربائي | نعم.. | |
| نظام المياه | مضخة تعزيز | الطرد المركزي |
| الطاقة (كيلوواط) | 1.5 | |
| F.A.D (m3 / h) | 2 | |
| الضغط (بار) | 12 | |
| ضغط مدخل المياه الدقيق (بار) | 2 | |
| نوع نظام التبريد | المبرد بالماء | |
| وزن الجهاز (كيلوغرام) | ≤ 11،000 | |
| الأبعاد (L xW xH) mm | 11890 × 1450 × 1400 / 2100 | |
| نصف قطر الدوران (ملم) | R2 الداخلي،800(أوتر آر 4)900 | |
| أبعاد سطح العمل W × H (m) | 6 × 57 | |
| مساحة العمل القصوى (م2) | 31 | |
| اختياري | ضوء التغذية القصير/الطويل | |
| جهاز تنقية غازات العادم | ||
| مضخة ملء زيت هيدروليكية كهربائية | ||
| محركات كومينز | ||
| RHS | ||
مزايا الآلة
أداة الحفر RCZ - 18J تحسن من متانة أداة الحفر مع صدمة 104M متينة وجهاز العازل المزدوج ،بينما يضمن تصميم ذراع الدعم العائمة الثلاثية المزدوجة دقة التحكم الهيدروليكييستخدم نظام التغذية أعمدة من سبيكة الألومنيوم الثقيلة القوة العالية و مجهز بأحجار الصلب المقاوم للصدأ والضمادات المقاومة للوضع لتمديد عمر الخدمة.نظام التحكم الهيدروليكي التلقائي لجهاز الضرب يدرك الإدارة الذكية لعملية الضرب، بما في ذلك الغلاف التلقائي، التشحيم، حماية فقدان المياه والتحكم في التغذية، ومنع بشكل فعال انسداد.التباطؤ التلقائي وزيادة عزم الدوران لمنع المحرك من الإفراط في الحمل عند تسلق التلالتم تصميم الهيكل كهيكل قوي ومتكامل للخدمة الثقيلة مع محرك أربع عجلات، محرك ديزل أربع أسطوانات وجاكات هيدروليكية لضمان وضع مستقر.نظام مكابح الدوائر المزدوجة يقدم التحكم في مواقف الطوارئ لضمان سلامة التشغيلالميزات الأخرى بما في ذلك غطاء السلامة القابل للتعديل في الارتفاع، طبل الكابل، ضاغط البستن الكهربائي، مضخة تعزيز المياه الكهربائية وأضواء العمل تكمل قدرات المنصة.

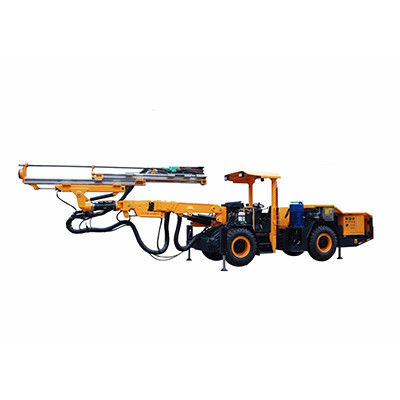

الصور الآلية
