مكان المنشأ:
الصين
اسم العلامة التجارية:
RanCheng
إصدار الشهادات:
CE, ISO 9001:2000
رقم الموديل:
RCQ515M
فيديو
فيديو

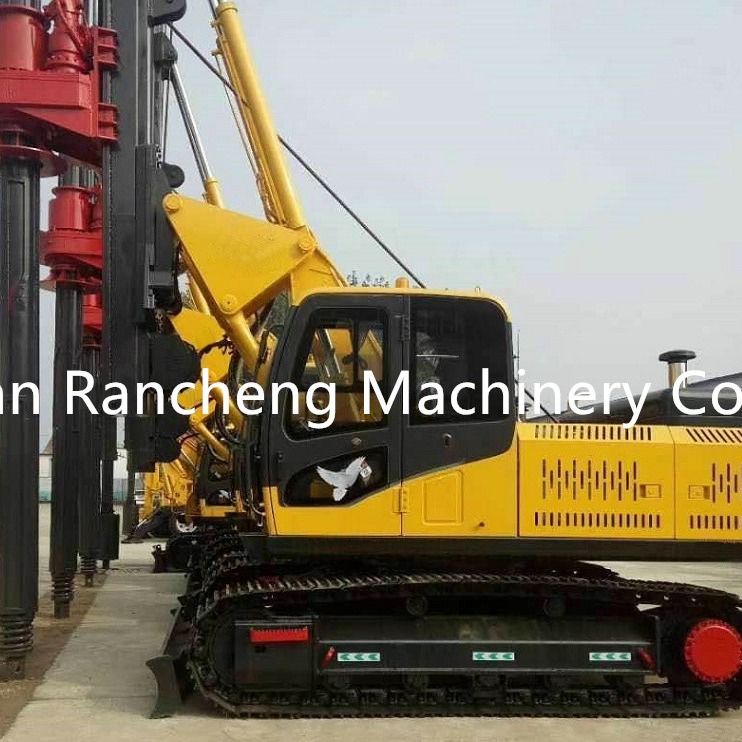

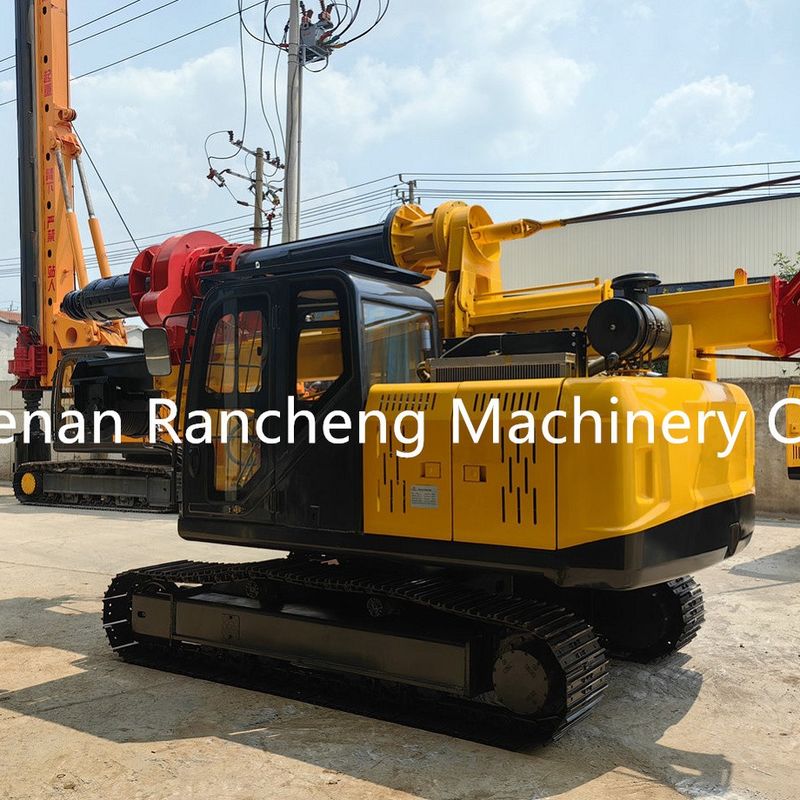

جهاز الحفر الهيدروليكي الصغير الدواري RCQ515M يعتمد وضع الحفر تحت الضغط ، مما يتيح أعمق حفر يصل إلى 15 مترًا. يدعم مواصفات أدوات الحفر المختلفة ،مع إمكانية استخدام قطر فتحة من 500 إلى 1200 ملم، مما يجعلها مناسبة لمجموعة واسعة من تطبيقات الأساس الضحلة.
هذه المنصة المدمجة والفعالة توفر كفاءة عالية في الحفر، وبفضل حركتها، يمكن نقلها بسرعة إلى موقع العمل التالي بعد الانتهاء من المهام.الراحة، والكفاءة التشغيلية تجعلها مناسبة بشكل خاص لمشاريع بناء السكك الحديدية عالية السرعة الوطنية.
| قطر الحفر | Φ500-Φ1200mm | عمق الحفر | 15 متر | |
| محركات الديزل | يوتشاي 95 كيلوواط | |||
| عزم الدوران في رأس القوة (KN.m) | 45KN.m | |||
| سرعة الدوران (r/min) | 17-45دورة في الدقيقة | |||
| قوة الدفع القصوى لسجينة الزيت المضغوطة | 80KN | |||
| القوة الرفعية القصوى لسجينة الزيت المضغوطة | 100KN | |||
| أسطوانة الزيت المضغوطة max Stroke | 2000ملم | |||
| قوة الرفع القصوى للدراجة الرئيسية | 120KN | |||
| السرعة القصوى للخيط الرئيسي | 60m/min | |||
| قطر حبل الرافعة الرئيسي | 20ملم | |||
| مساعدة الرافعة قوة رفع أقصى | 15KN | |||
| مساعدة الرافعة سرعة الحبل الواحد القصوى | 60m/min | |||
| قطر حبل الرافعة المساعدة | 16ملم | |||
| سرعة السفر | 3 كم/ساعة | |||
| أقصى منحدر تسلق | 30 درجة | |||
| الحد الأدنى من الإفراج عن الأرض | 400ملم | |||
| عرض لوحة الزحف | 450ملم | |||
| ضغط العمل في النظام | 32Mpa | |||
| بعد نقل الآلة | 8×2.3×3.3م | الوزن | 16.5T | |
| أبعاد عمل الآلة | 5.7X2.3X9m | |||
تم تجهيز المنصة بنظام هيدروليكي يضمن التطابق الأمثل لجميع أنظمة المركبة الفرعية ، مما يوفر تشغيل سلس واستهلاك طاقة منخفض وتخفيض التآكل الميكانيكي.
يمنع نظام الضغط على الطبل والحبل على الرافعة الرئيسية لدغ الحبل والتكسير ، مما يزيد من عمر الحبل السلكي ويضمن عمليات رفع مستقرة.
يحتوي النظام الكهربائي على مراقبة في الوقت الحقيقي للبيانات التشغيلية مثل عمق الحفر..
يتم تطوير المكونات الهيكلية الرئيسية - بما في ذلك الصاري والهيكل وآلية الموازية - مع تحليل العناصر المحدودة ،ضمان عامل السلامة العالي وطول عمر الخدمة حتى في ظروف العمل الصعبة.

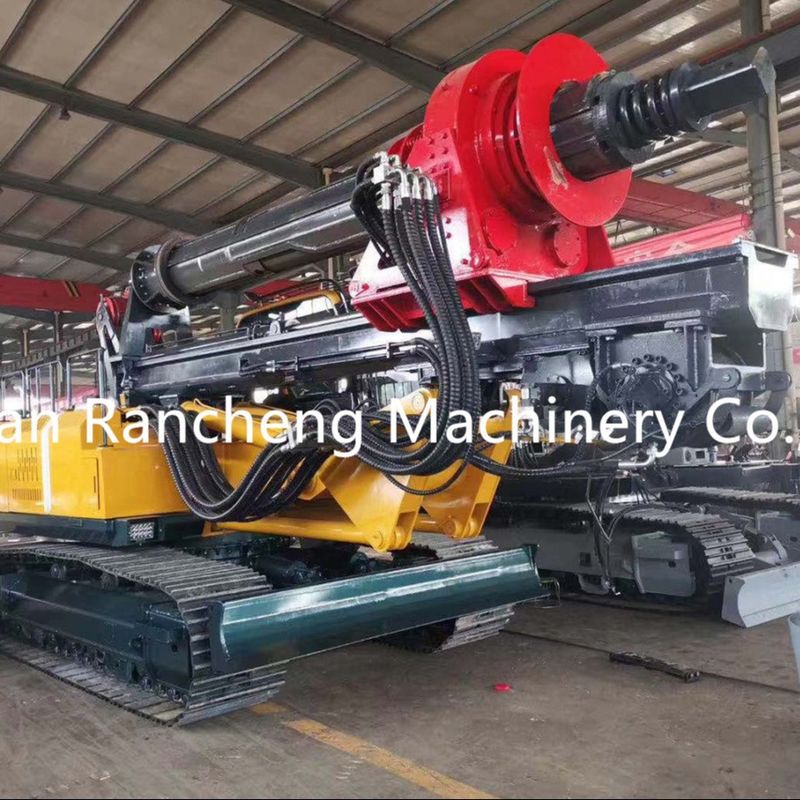

يحتوي رأس الطاقة المُحسن على جهاز عازل جديد، يوفر قوة عزم الدوران الأقوى وحماية أفضل لطول عمر المعدات في ظل ظروف الحفر المتغيرة.
RCQ515M مناسب لمجموعة واسعة من التطبيقات مثل الهندسة البلدية والطرق السريعة وأسس جسور السكك الحديدية والبنية التحتية الريفية وتطوير العقارات.يمكنه التعامل مع مختلف الظروف الأرضية، بما في ذلك الثقوب الجافة والطبقات الحاملة للمياه.
تم تصميم RCQ515M للنقل على متن الطائرة مع قضبان الحفر ، مما يسمح بتعبئة سريعة وبناء مرن ، مما يوفر فوائد اقتصادية وعملية لمقاولي المشروع.
