مكان المنشأ:
الصين
اسم العلامة التجارية:
RanCheng
إصدار الشهادات:
CE, ISO 9001:2000
رقم الموديل:
RCJ500RC
فيديو
فيديو
RCJ500RC الهيدروليكية RC DTH حفر الثقب التفجير/حفر الدورة العكسية/حفر التعدين الصخري الصلب
مقدمة الآلة
بلديRCJ500RC الهيدروليكية RC DTH حفر الثقب التفجير هو واحد الزحف تركيب حفر حفر ، وهو حفر الدورة العكسية مع ضاغط الهواء ، للحفر الثقب التفجير الصخري الصلب
هذا الجهاز هو 132 كيلوواط كامينز محرك الديزل، قوة كبيرة جدا، فإنه حفر أعمق 500m أقصى للحفر RC،
المعلمات التقنية
| النموذج | RCJ500RC | ||
| وزن جهاز الحفر ((المتزحلق مثبت) | كيلوغرام | 12000 | |
| قوة المحرك | كيلوواط | 132 | |
| الطول × العرض × الارتفاع (العادي) | ملم | 7650 × 2250 × 3217 | |
| نطاق درجة الحرارة المحيطة | °C | -10 ¢38 | |
| القدرة على الحفر | |||
| عمق الحفر الاسمي | م | 500 | |
| قطر الحفرة النهائية | ملم | 150 | |
| مخرج رأس الحفر | |||
| أقصى عزم الدوران | ن.م | 12000 | |
| سرعة الدوران (المستمرة) | rpm | 30 / 60 | |
|
) سرعة الدوران الخارجي ((فاصل) |
rpm | 52 / 104 | |
| التغذية | ملم | 7000 | |
| قوة الدفع | kN | 100 | |
| قدرة الرفع | kN | 160 | |
| مخرج جهاز سحب الأنابيب | |||
| سرعة الدوران | rpm | 40 | |
| أقصى عزم الدوران | ن.م | 30000 | |
| قطر الثقب | ملم | 370 | |
| الرافعة الرئيسية | |||
| قوة السحب للطبقة الأولى | kN | 70 | |
| قطر الحبل | ملم | 19 | |
| قدرة الحبل | م | 80 | |
| الرافعة المساعدة | |||
| قوة السحب للطبقة الأولى | kN | 20 | |
| قطر الحبل | ملم | 14 | |
| قدرة الحبل | م | 60 | |
| قطر حفرة جهاز المشبك | ملم | 340 | |
| حجم إنتاج مضخة النفط | مل/ر | 87+63+25 | |
| ضغط أقصى | MPa | 25 | |
| سعة الخزان | (ل) | 320 | |
| المحرك ((كومينز) | 6BTA5.9-C180 | ||
| القوة | كيلوواط | 132 | |
| سرعة الدوران (ماكس.) | rpm | 2200 | |
| قاعدة هيكل المسار | |||
| سرعة المشي | كيلومتر في الساعة | 1.2 | |
| ضغط الوحدة | MPa | <0.05 | |
| القدرة على التسلق | 度 | 20 | |
| رأس وحدة الحفر في جوهر خطوط الأسلاك | |||
|
عمق الحفر
|
القيمة الوطنية | م | 1200 |
| المقر | م | 850 | |
| PQ | م | 600 | |
التطبيق
RCJ500RCيتم تركيب منصة الحفر على هيكل الزحف، مدفوعة بنظام هيدروليكي كامل، منصة حفر من نوع رأس القوة، والتي تستخدم لحفر الثقوب الرأسية أو الميمنة،وكذلك طريقة تقنيات الحفر من الآتي:
حفرة حفرة حفرة
حفرة مطرقة أسفل الحفرة
حفر الدائرة إلى الأمام
أدوات ODEX ((تتبع أنابيب الغلاف) الحفر بمطرقة DTH
حفر الدائرة العكسية المتوسطة
حفر القلب السلكي بعد تغيير رأس وحدة حفر القلب الدوارة
جهاز الحفر قادر على حل صعوبة الحفر في ظروف الأرض الناعمة والسافلة ،منطقة الحصى والحصى وكذلك طبقة التجزئة وفقا لتقنيات الحفر المختلفة الطرقولذلك، فإنه يستخدم على نطاق واسع في أنواع من العمل الممل.

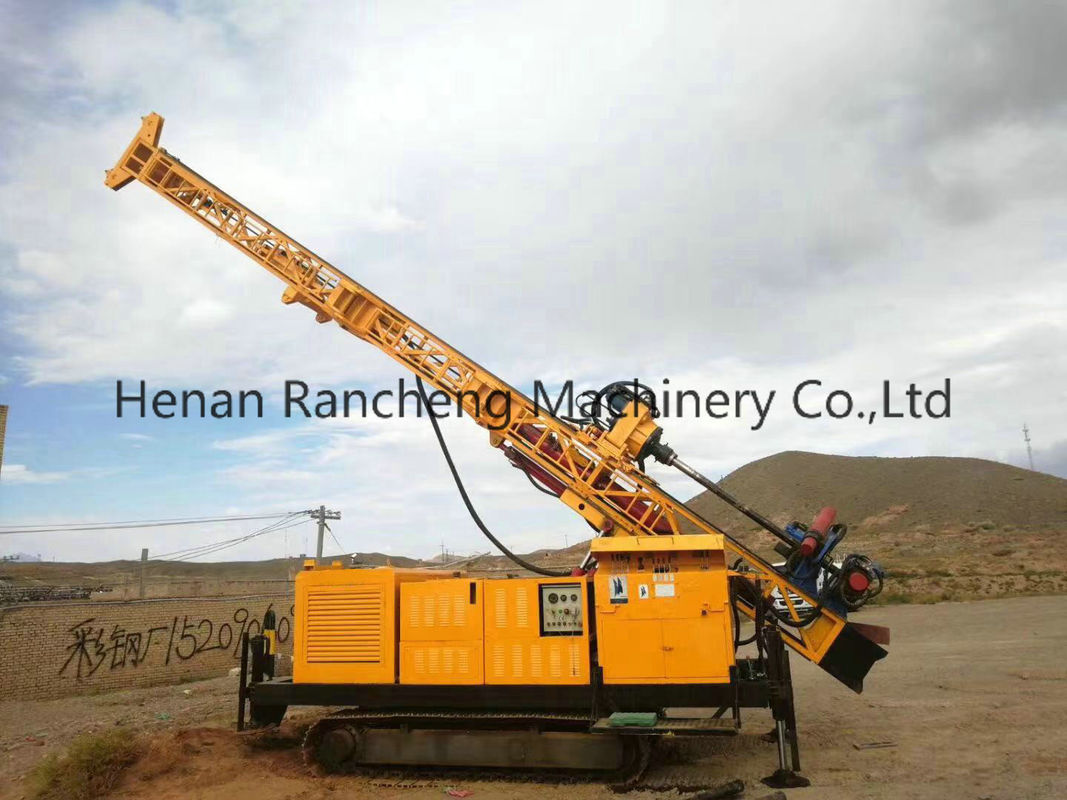

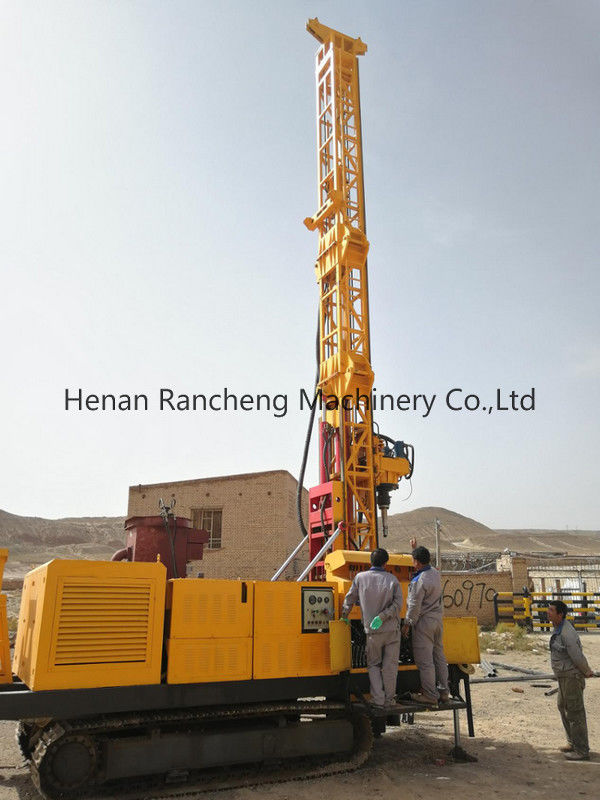

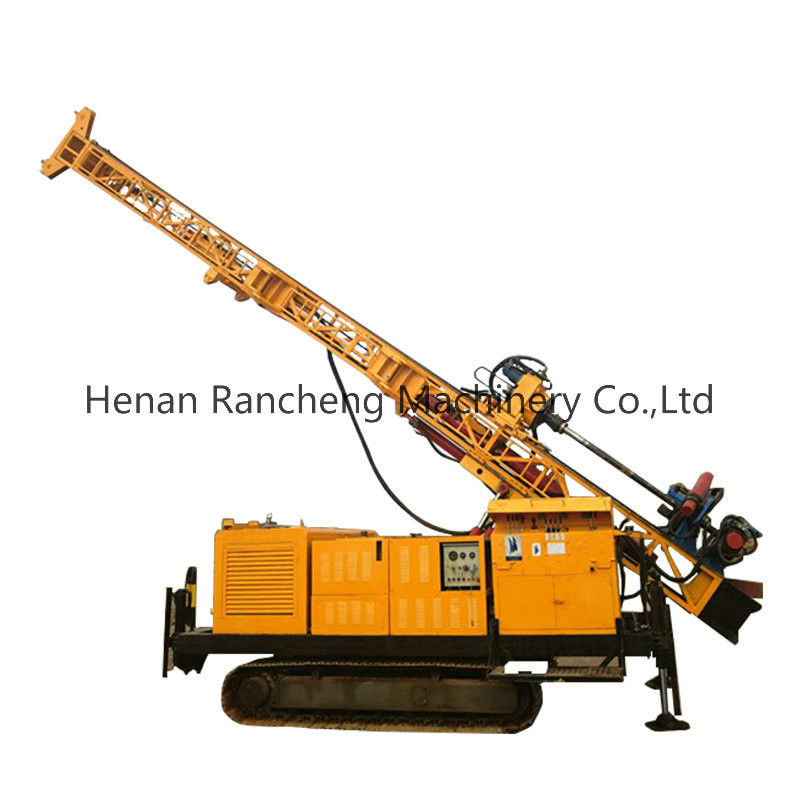

الصور الآلية
