مكان المنشأ:
الصين
اسم العلامة التجارية:
RanCheng
إصدار الشهادات:
CE, ISO 9001:2000
رقم الموديل:
RCY300P
100 / 200 / 300m عمق الحفر محرك كوبوتا محرك الحفر المحمول
مقدمة الآلة
حفر القلب الهيدروليكي المحمول RCY300P هو معدات حفر خفيفة للغاية مصممة خصيصًا للمناطق التي لا يسهل نقلها.لديها عملية تشغيل بسيطة وسهلة وتصميم وحداتأثقل وحدة لا تتجاوز 180 كجم ويمكن تفكيكها بسرعة ونقلها يدويا. يستخدم جهاز الحفر إطار حفر مبتكر من نوع الحفرة ، والذي يلغي الحاجة إلى الاعتماد على برج الحفر ويمكن الحفر في أي زاوية ضمن نطاق 45 إلى 90 درجة.تصميم رأس الطاقة القيادة العلوية و 1.83 متر - مدة طويلة من القيادة السكك الحديدية، جنبا إلى جنب مع تقدم الأسطوانة، يلغي الحاجة إلى عكس قضيب الصلب ولها قدرات ممتازة التوجيه والتوجه.وبالإضافة إلى ذلك، فإن الآلة تحتل مساحة صغيرة، ولا تتطلب هندسة أساسية، وتلبي متطلبات حماية البيئة.نظام النقل الهيدروليكي بالكامل يوفر قوة قوية وعملية الحفر مستقرةمع قابلية تشغيل قوية وصيانة سهلة. تكنولوجيا الحفر الأساسية حبل الأسلاك الماسية ذو الجدران الرقيقة تمكن سرعة الحفر السريعة، حياة حفرة طويلة، الاستفادة العالية من وقت الحفر النقي،معدل استرداد القلب العالي، وقلة كثافة عمل العمال، وانخفاض تكلفة الحفر، وجودة جيدة للقلب.
يستخدم RCY300P على نطاق واسع في استكشاف المعادن وبناء البنية التحتية وحفظ المياه ومشاريع الطاقة الكهرومائية واستكشاف الأنفاق والاستقصاءات الجيولوجية.خاصة في المناطق المعقدة و جداول البناء الضيقة.
المعلمات التقنية
| قدرة عمق الحفر |
عصا HTW/NTW/BTW الطول 1.5m |
100/200/300 متر |
| قطر الثقب | 96/76/60ملم | |
| قطر النواة | 71/56/42ملم | |
| محرك طاقة | KUBOTA V1505T محرك ديزل توربو ، 33KW / 3000RPM | |
| ضغط أقصى | 21Mpa | |
| معدل تدفق أقصى | 80 لتر/دقيقة (أرض مرتفعة) ،75 لتر/دقيقة (أرض مسطحة) | |
| نظام هيدروليكي | صمام باركر الأمريكي، برودة المياه | |
| الضغط القصوى 20Mpa/max، الحد الأقصى للتدفق 54L/min | ||
| رأس الدوران العلوي للدفع | زاوية الحفر | 45-90 |
| أقصى عزم دوران | 620N.m | |
| سرعة الدوران القصوى | 950 دورة في الدقيقة | |
| سفر العلف | 1.83م | |
| سحب/دفع | 60KN/30KN ((صهريج زيت مزدوج) | |
| الرافعة | متوسط السرعة | 70m/min |
| الرفع | 600 كجم | |
| قطرها | 6 ملم | |
| أماكن الإقامة | 350 متر | |
| الصخرة | ارتفاع الصاري على 90 درجة | 5.3m |
| زاوية الحفر | 45o-90o ((المعيار)) | |
| 0o-90o ((خيار)) | ||
| مضخة الوحل | معدل تدفق الحد الأقصى | 150L/min |
| ضغط أقصى | 4Mpa | |
| الحجم والوزن | مساحة المنصة / كمية الوحدة | 3m × 3m × 5.3m |
| كمية الوحدة | ستة قطع | |
| الوحدة الأثقل | 180 كجم | |
| الإجمالي | 630KGS | |
مزايا الآلة
جهاز الحفر المركزي المحمول RCY300P لديه قدرات حفر فعالة ومناسبة لمجموعة متنوعة من احتياجات الحفر. مجهز بمحرك الديزل التوربيني KUBOTA V1505T،توفير 33 كيلوواط من الطاقة. يعتمد النظام الهيدروليكي صمامات باركر الأمريكية ، مع ضغط أقصى 21Mpa وحد أقصى تدفق 80L / min. يمكن أن يحفر رأس الدفع الدوار العلوي في نطاق 45 - 90 درجة ،بحد أقصى عزم الدوران 620N . م وسرعة أقصاها 950rpm. متوسط سرعة الدرج هو 70m / min، ووزن الرفع هو 600kg، وقطر السلك هو 6mm. يمكن ضبط derrick من 45 درجة إلى 90 درجة،اختياري من 0 درجة إلى 90 درجةيبلغ معدل تدفق مضخة الوحل الحد الأقصى 150L / min ، والضغط الأقصى هو 4Mpa. الحجم الإجمالي هو 3m × 3m × 5.3m ، مع 6 وحدات. أغلى وحدة هي 180 كجم ، والوزن الإجمالي هو 630 كجم.مناسبة لاستكشاف المعادن، وبناء البنية التحتية، وحفظ المياه ومشاريع الطاقة الكهرومائية، الخ.

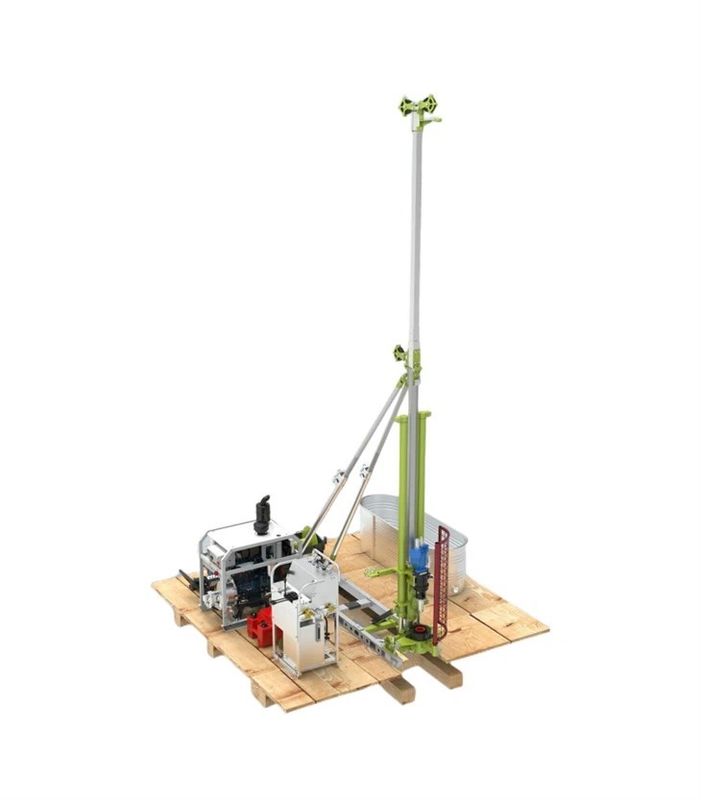

الصور الآلية
