مكان المنشأ:
الصين
اسم العلامة التجارية:
RanCheng
إصدار الشهادات:
CE, ISO 9001:2000
رقم الموديل:
RCDX-5
680 - 1500 متر عمق الزحف المركب محرك الحفر 195HP
وصف المنتج
يوفر جهاز الحفر RCDX - 5 الهيدروليكي بالكامل أداء حفر ممتاز وتجربة تشغيل سهلة مع نظام القيادة الهيدروليكية المتقدمة وتثبيت الزحام.تصميم هذه المنشأة يركز على الإنسانيةفي الوقت نفسه ، بنيته بسيطة وجميلة ، مما يعكس مفهوم التصميم الموجه نحو الناس.يتم تشغيل قطعة الحفر بواسطة محرك متغير ولديها وظائف تحويل ميكانيكية ذات سرعات مرتين وتحويلات متغيرة باستمرار.
وبالإضافة إلى ذلك ، فإن التصميم الخاص لعصا المكبس الأسطواني يحسن من كفاءة الحفر. نطاق القمع القابل للتعديل من 0 إلى 90 درجة ، مما يضمن المرونة في عمليات الحفر ،بينما مركز الجاذبية المنخفض والاستقرار الجيد يضمن موثوقية العملياتبشكل عام، RCDX - 5 هي منصة الحفر الأساسية مع أداء ممتاز وسهلة التشغيل والصيانة.
مواصفات المنتج
| المحرك | النموذج | كومينز 6CT A8.3-C195 (توربو شحن وتشغيل المياه المبردة) |
| النزوح | 8.3 لتر (2.19 جالون أمريكي) | |
| القوة | 145 كيلوواط (195 حصان) | |
| الدورانات المسموح بها ((الوضع المصنع) | 2200 دورة في الدقيقة | |
| قدرة الحفر | BQ | 1550 متر ((4920 قدم) |
| القيمة الوطنية | 1300 متر ((4264 قدم) | |
| المقر | 1000 متر ((3280 قدم) | |
| PQ | 680 متر ((2230 قدم) | |
| رأس الحفر | محرك الدوران | محركات هيدروليكية مزدوجة صانع: SAUER-DANFOSS |
| RPM | دورتان/ تغيير بدون خطوة 0-1145 دورة في الدقيقة | |
| النسب | الثامنة الأولى776واحد اثنان اثنان716:1 | |
| مفتوح الرأس | طريقة الانزلاق الجانبي مع القيادة الهيدروليكية | |
| الهيدروليكي تشاك ((PQ)) | فتح هيدروليكي ، مصراع ربيع القرص ، نوع مغلق عادة قدرة الاحتفاظ المحوري من 222 400 N | |
| أقصى عزم | 4750 N·m ((3427 lbf·ft) | |
| حافظ على القطر | 121 ملم ((4.76 بوصة) | |
| أقصى قدرة الرفع للفول | 150 kN ((33720 lbf) | |
| أقصى قدرة تغذية | 75 كيلون ((16860 رطل) |
| حزمة المضخة الرئيسية | مضخة محورية بمضخة متغيرة مضخة ثلاثية للقيادة في دوران رأس الحفر ، الرفع الرئيسي ، مضخة الطين ومركب الرافعة. | صانع: دانفوس مضخة 1: 150LPM عند 28.5MPa مضخة 2: 120LPM عند 25MPa مضخة 3: 102 LPM عند 25MPa |
| خزان هيدروليكي | السعة | 420 لتر (111 جالون أمريكي) |
| قدرة الرفع الرئيسي | سرعة الرفع (سلك واحد) | 38-70m/min ((طبول عارية) |
| قوة رفع (سلك واحد) | 77kN ((17310 رطل) | |
| قطر سلك الصلب | 18 ملم ((0.71 بوصة) | |
| طول سلك الصلب | 50 م ((164 قدم) | |
| قدرة سحب السلك | سرعة الرفع (سلك واحد) | 164m/min (طبول عاري) |
| قوة رفع (سلك واحد) | 12 kN ((2698 lbf) (طبل عاري) | |
| قطر سلك الصلب | 6 ملم ((0.24 بوصة) | |
| طول سلك الصلب | 1500 متر ((4920 قدم) | |
| الصخرة | ارتفاع الصاري | 11 م ((36 قدم) |
| زاوية تعديل الصاري | 0° ≈ 90° | |
| زاوية الحفر | 45° ≈ 90° | |
| السكتة الدماغية | 3800 ملم ((150 بوصة) | |
| ضربة الانزلاق | 1500 ملم ((59 بوصة) | |
| سحب الغذاء | 15000kg ((33075 رطل) | |
| قوة الدفع | 7500kg ((16538 رطلا) | |
| سحب العصا | 3 أمتار أو 6 أمتار (9.84 قدم أو 19.68 قدم) | |
| مضخة الوحل | النوع | مضخة متبادلة مضخة ثلاثية |
| النموذج | BW250 | |
| السكتة الدماغية | 100mm ((3.9 بوصة) | |
| حجم الإنتاج | 250,145، 90، 52 لتر/دقيقة (66، 38، 24، 14 جالون أمريكي/دقيقة) | |
| ضغط التفريغ | 2.5، 4.5، 6.0، 6.0 Mpa (363, 653, 870, 870 psi) | |
| مشبك القدم | نطاق القيود | 55.5-117.5 مم ((2.19-4.63 بوصة) من خلال فتحة Ф154mm ((6.06 بوصة) |
خصائص المنتج
جهاز الحفر RCDX - 5 الهيدروليكي بالكامل لديه أداء متميز من حيث الأداء الموثوق به ، ويضمن دليل الشراء الدولي الجودة العالية للمعدات المساعدة الرئيسية,جميعها من العلامات التجارية المحلية والأجنبية المعروفة مثل محركات الديزل والضخات الهيدروليكية والصمامات الرئيسية والمحركاتهذه المنشأة الحفر ليست فقط فعالة للغاية، صديقة للبيئة وتوفير الطاقة، وعزم الدوران الكبير، وتكوين وحدة عالية الطاقة، وتصميم هيكلي معقول وأساليب تشغيل متقدمة،وترتبط مع أنبوب الحفر بطول 6 أمتار، معا ضمان أدائها العالي من حيث التشغيل وكفاءة الأداء. أداء متميز.محرك الديزل لديه انبعاثات منخفضة وتصميم تخفيض الضوضاء المهنية يسمح للبرنامج الحفر للعمل بشكل طبيعي حتى في البيئات الحضريةتقنية التحكم المتقدمة الحساسة للحمل تقلل بشكل فعال من استهلاك الطاقة وتوليد الحرارةتحقيق المزيد من أهداف توفير الطاقة وجعل RCDX - 5 رائدة في مجال الحفر الأساسي.

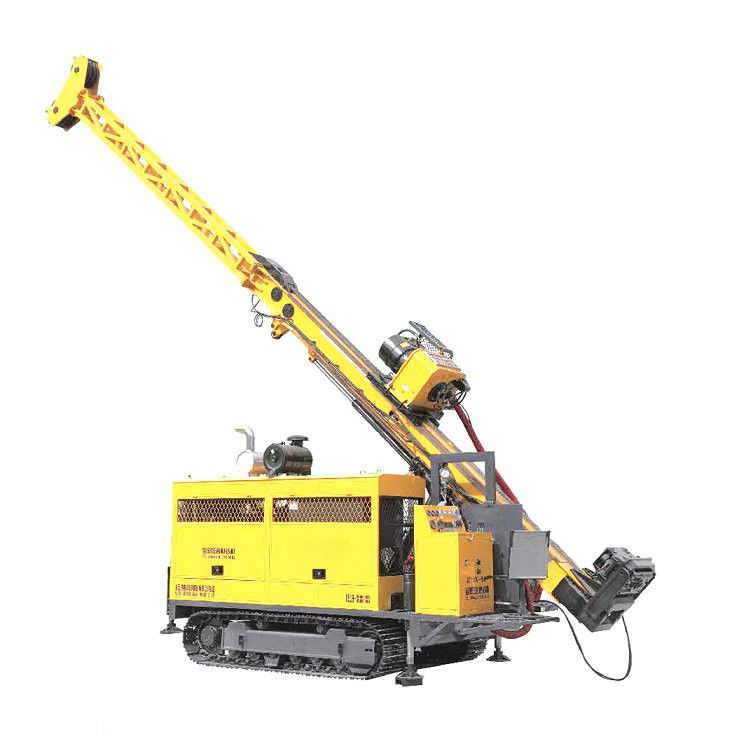

صورة المنتج
